miejsce instalacji ： dwuspadowy metalowy dach
wysokość budynku ： do 20m
maksymalna prędkość wiatru ： 60 m / s
obciążenie śniegiem ： do 1,4 kn / m2
standardy ： jis c8955: 2011 i as / nzs 1170
materiał ： sus304 i al 6005-t5
kolor ： naturalny
antykorozyjny ： anodowane
Gwarancja ： 12 lat gwarancji
duratiom ： ponad 20 lat
lista komponentów
przegląd komponentów systemu
1. zacisk wewnętrzny
2. zacisk końcowy
3. szyna
4. złącze
5. zaczep

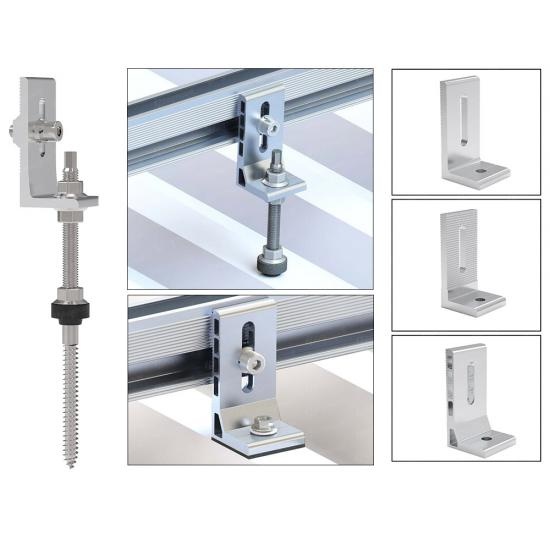

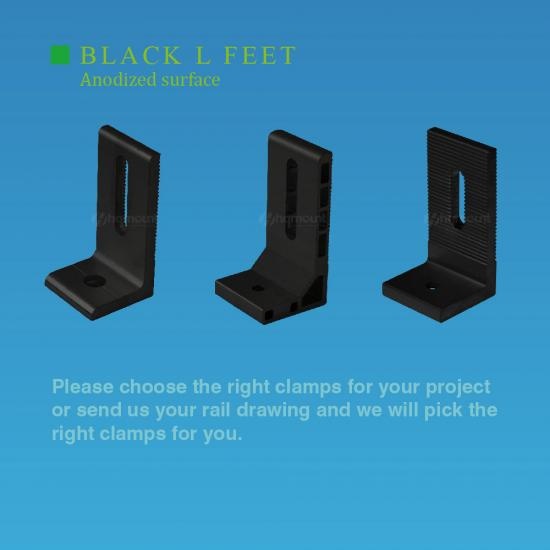

l instalacja stóp
- górna krawędź dachu trapezowego powinna mieć minimum 20 mm długości.
- zaleca się zamocowanie panelu słonecznego o ¼ całkowitej długości panelu między końcową krawędzią
i kolej.
- szczelina między dwoma panelami słonecznymi jest idealnie 17 mm w kierunku szerokości.

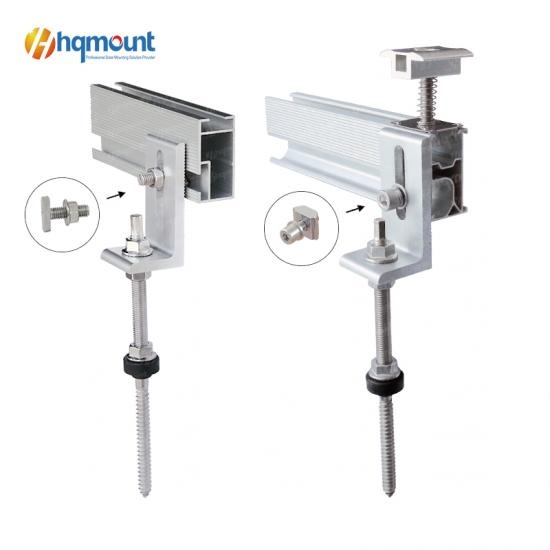

przymocuj szynę do 1 stopy
za. podłącz śrubę przez rowek l stóp.
b. przymocuj śrubę do rowek szyny, obróć śrubę włączyć rowek.
do. przymocuj śrubę, aby zamocować poręcz, upewnij się, że znak na spód śruby jest pionowo do rowka.
instalacja dwóch szyn ze złączem
do onnect dwie szyny razem, wsuń złącze tylna strona wstępnie zmontowanych szyn w połowie drogi z boku przymocuj mocno czterema śrubami samogwintującymi .
