System Solor Blizzard Mocowania Na Dachu

/płaski dachowy uchwyt dachowy do montażu na dachu z regulacją słoneczną

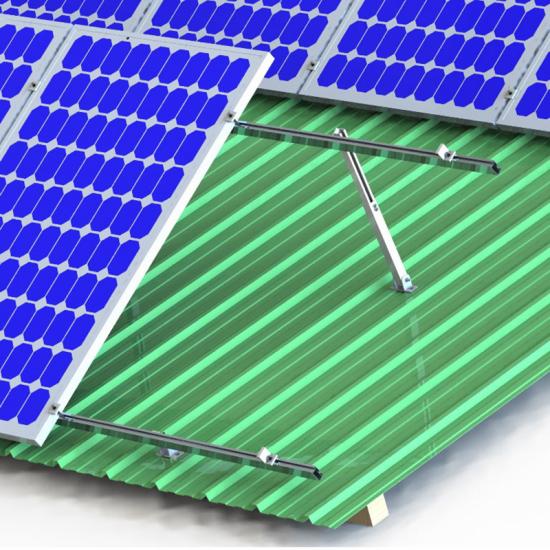

płaski dachowy uchwyt dachowy do montażu na dachu z regulacją słoneczną

płaski dach blaszany system regulowanych uchwytów słonecznych
regulowany uchwyt do montażu solarnego z płytkami nadaje się do płaskiego dachu blaszanego z dużą elastycznością zarówno w komercyjnych, jak i mieszkalnych systemach solarnych. opatentowany i innowacyjny projekt szyny, jak / certyfikowane rozwiązanie montażowe nzs1170.2. Dodatkowy kąt nachylenia maksymalizuje wydajność panelu słonecznego.
  • przedmiot nr.:

    FLAT TIN ROOF MOUNT
  • Płatności:

    TT
  • pochodzenie produktu:

    Xiamen,China
  • przystań:

    Xiamen
  • Brand:

    HQ Mount
  • Model No.:

    Flat Tin Roof Mount
  • Certification:

    HQ Mount
  • Material:

    Aluminium 6005-T6
zapytanie teraz
Szczegóły produktu

montaż na płaskim dachu słonecznym

montaż na płaskim dachu hq został zaprojektowany, aby sprostać potrzebom regulowanych kątów nachylenia.

Dostępne regulowane kąty nachylenia sprawiają, że system zapewnia najlepszą wydajność.


cechy słonecznego płaskiego blaszanego dachu:

1. elastyczny system montażu na dachu

2. znaczne oszczędności.

3. wysoka kompatybilność modułów

4. niższa i konkurencyjna cena.

5. wysoka wytrzymałość i odporność na rdzę.


szczegóły produktów


ap plication
płaski dach
pv moudle
oprawiony
układ
krajobraz i portret
wysokość budynku
do 20m
kąt płytki
stały, 10-60 °
prędkość wiatru
do 88 m / s (316,8 km / 196,9 km / h)
materiał
anodowane aluminium 6005t6, stal nierdzewna 304,410
standard
as / nzs1170.2: 2011,
jis c 8955: 2011

HQ Mount Flat roof Mounting

HQ Mount Flat roof MountingHQ Mount Flat roof Mounting



przybory

HQ Mount Flat roof Mounting


instrukcja instalacji



regulowany kąt zakres: 10 ~ 15 °, 15 ~ 30 °, 30 ~ 60 °
HQ Mount Flat roof Mounting




zgodnie z praktycznym aniołem instalacji określ położenie każdego wspornika podstawy, wymiar s.

HQ Mount Flat roof Mounting



przednie wsporniki podstawy są wstępnie zmontowane.



zainstaluj przedni wspornik podstawy na dachu, zamocuj go śrubami.

HQ Mount Flat roof Mounting

przednia instalacja szynowa

HQ Mount Flat roof Mounting

1 podłącz śrubę przez rowek mocowania.
2. przymocuj śrubę do rowek szyny, obróć śrubę włączyć rowek.
3. przymocuj śrubę, aby zamocować poręcz, upewnij się, że znak na spód śruby jest pionowo do rowka.

tylna podpora jest wstępnie zmontowana.


HQ Mount Flat roof Mounting

przymocuj panel słoneczny do szyny za pomocą zacisku pośredniego i zacisku końcowego.


1. przesuń panel w stronę zainstalowany panel, a następnie przymocuj zacisk wewnętrzny.

2. Mocno dociśnij zacisk końcowy do panelu i zamocuj go. powinien być margines d = 25 mm –30 mm.

szczegóły instalacji między zaciskami.


1. wsuń śrubę w rowek szyny.

2. przesuń śrubę do pozycji blisko panelu słonecznego. angażować łeb śruby z rowkiem.

3. zamocuj inter, upewnij się, że zaznacz na dole śruby jest równoległy do ​​krawędzi do energii słonecznej płyta.

szczegóły instalacji zacisku końcowego.



1 włóż śrubę w rowek szyna.

2. przesuń śrubę do pozycji blisko panelu słonecznego. angażować łeb śruby z rowkiem.
3. zamocuj zacisk końcowy, zrób pewnie znak na dole śruba jest równoległa do krawędzi do panelu słonecznego.


HQ Mount Flat roof Mounting
