Czy kiedykolwiek zdarzyło Ci się, że realizacja większego projektu fotowoltaicznego została opóźniona, ponieważ wsporniki montażowe nie pasowały lub konstrukcja fotowoltaiczna przedwcześnie uległa awarii?

W jaki sposób firmy EPC i deweloperzy projektów paneli słonecznych mogą ograniczyć ryzyko w swoim łańcuchu dostaw?

1. Plan zaufania: weryfikacja raportu projektu konstrukcji solarnej

Dlaczego to ważne: Uchwyt panelu słonecznego jest elementem krytycznym dla bezpieczeństwa. Niezweryfikowany projekt montażu panelu słonecznego stanowi największe ryzyko dla integralności projektu.

Jak firma HQ Mount jest tego przykładem: W ramach naszych usług oferujemy pełny pakiet techniczny projektu montażu paneli słonecznych, zawierający przejrzyste obliczenia systemu montażu paneli słonecznych do wglądu dla klienta i inżyniera przed rozpoczęciem produkcji.

2. Podstawa długowieczności: certyfikacja surowców i zaawansowana powłoka

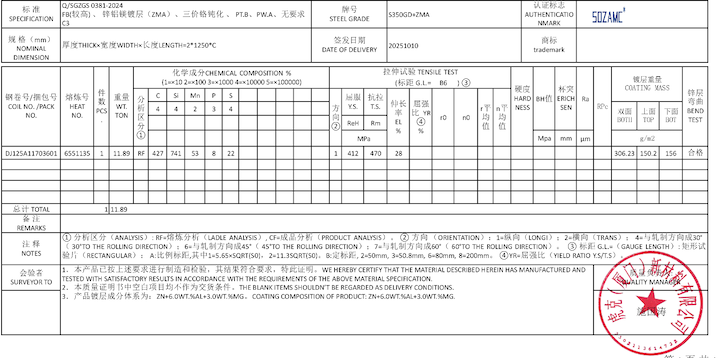

To jest raport MTC z ostatniej dostawy HQ Mount dla stalowy system montażu solarnego

W tym raporcie granica plastyczności wynosi 412Mpa, a wytrzymałość na rozciąganie 470Mpa, powłoka MG ma 3,0% wag., a powłoka ma 306,23

Wszystkie dane testowe są znacznie obszerniejsze niż standardowe zapotrzebowanie na materiały.

Jak Miejsce dowodzenia Ilustruje to: Używamy stali najwyższej jakości z pełną identyfikowalnością i określamy wysokiej jakości powłokę ZAM275 o optymalnej zawartości magnezu, potwierdzoną raportami z testów w komorze solnej mi po przekroczeniu 4000 godzin do pojawienia się czerwonej rdzy.

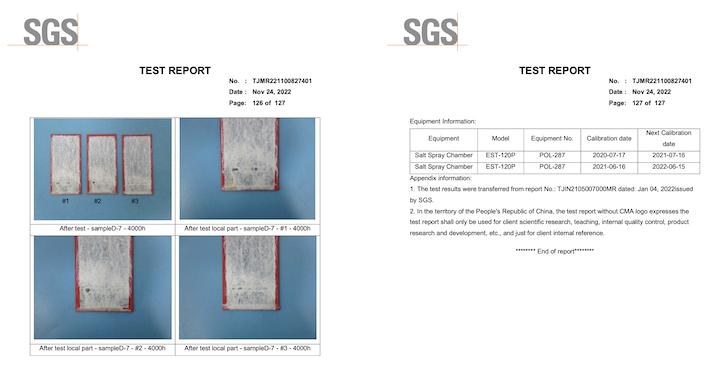

To test rozpylania soli dla surowca ZAM pochodzącego z jednej z ostatnich dostaw HQ Mount 4000H od SGS.

3. Precyzja montażu: sprawdzanie dokładności wymiarowej i zgodności

Dlaczego to ma znaczenie: Niewielki błąd w wyrównaniu otworów lub długości wsporników, występujący w tysiącach części, prowadzi do ogromnych opóźnień w budowie, wymuszonych przeróbek i gwałtownego wzrostu kosztów.

Co należy sprawdzić:

Kontrola Pierwszego Artykułu (FAI): Przed rozpoczęciem produkcji masowej należy zażądać pełnej kontroli FAI próbnego wspornika. Należy zmierzyć każdy krytyczny wymiar.

Kluczowe wymiary: Sprawdź średnice otworów, ich centrowanie, odległości między otworami i całkowitą długość profilu pod kątem zgodności z zatwierdzonymi rysunkami.

Zgodność między częściami: Zmontuj przykładowe połączenia wsporników solarnych (np. przykręć wspornik do sekcji szyny), aby zapewnić bezproblemowe dopasowanie bez konieczności wymuszonego wyrównania.

Narzędzia: Dowiedz się, czy producent uchwytów do paneli słonecznych stosuje precyzyjne maszyny CNC i przyrządy obróbkowe o kontrolowanej jakości, które są niezbędne do zachowania powtarzalności partii.

Jak HQ Mount to ilustruje: Nasza produkcja sterowana numerycznie (CNC) i etapowe kontrole jakości (QC) gwarantują tolerancję wymiarową w zakresie ±1 mm. Z przyjemnością zapraszamy i ułatwiamy wizyty inspektorów wyznaczonych przez klienta w celu przeprowadzenia kontroli FAI i kontroli przed wysyłką.

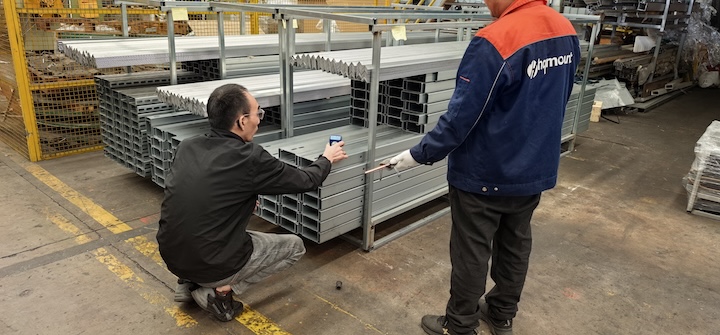

Jest to kontrola jakości przeprowadzona przez klienta przed ostateczną wysyłką.

4. Strażnik wytrzymałości: kontrola grubości materiału i wykonania

Dlaczego to ważne: Stosowanie cieńszej stali to powszechna taktyka obniżania kosztów, która bezpośrednio i niebezpiecznie wpływa na współczynnik bezpieczeństwa całej konstrukcji.
Co należy sprawdzić:

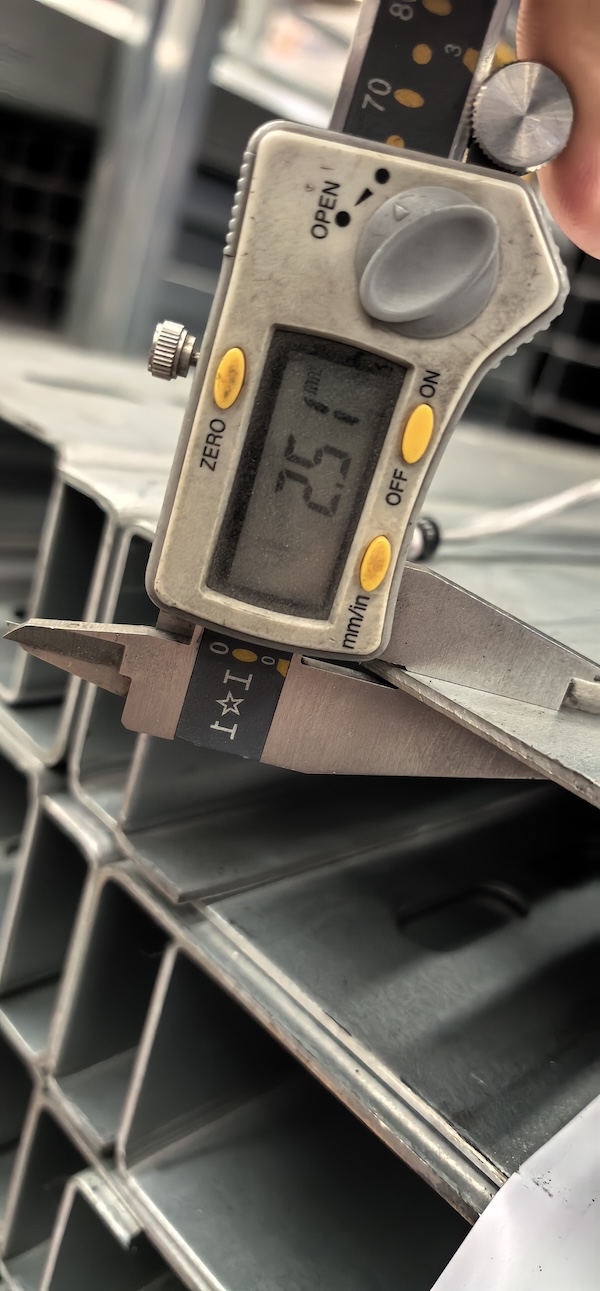

Losowo pobierz próbki komponentów i za pomocą miernika sprawdź, czy rzeczywista grubość materiału odpowiada specyfikacjom projektu (np. stal o grubości 2,5 mm musi mieć grubość 2,5 mm, a nie 2,35 mm).

Jakość spoiny: Sprawdź spoiny pod kątem spójności, pełnego przetopu oraz braku pęknięć i porowatości. Niewłaściwe spawanie powoduje powstawanie krytycznych punktów naprężeń.

Prostoliniowość i płaskość: Sprawdź, czy nie ma widocznych odkształceń lub zagięć powstałych w procesie produkcji.

Jak HQ Mount to ilustruje: Uważamy, że podmiana materiałów jest naruszeniem umowy. Nasza kontrola jakości w trakcie procesu obejmuje kontrolę grubości oraz kontrolę końcową, aby zagwarantować uzyskanie wytrzymałości określonej w raporcie konstrukcyjnym.

Wniosek:
Niezawodny uchwyt montażowy to efekt sprawdzonej inżynierii, najwyższej jakości materiałów, precyzyjnego wykonania i transparentnego audytu. Te cztery punkty kontroli stanowią podstawę należytej staranności. HQ Mount, jako wiodący producent uchwytów do paneli słonecznych, chce mieć pewność, że Twój system fotowoltaiczny opiera się na fundamencie gwarantowanej niezawodności.

Często zadawane pytania

P1: Czy certyfikat materiałowy jest wystarczającym dowodem jakości?
Odp.: Nie. Certyfikat potwierdza, co zostało zakupione, ale należy osobiście sprawdzić same uchwyty paneli fotowoltaicznych, aby upewnić się, że zastosowano właściwą grubość stali montażowej i powłokę.

P2: Co się dzieje, jeśli otwory w uchwytach nie pasują idealnie?
A: Powoduje to ogromne opóźnienia. Instalatorzy paneli słonecznych tracą czas na wiercenie lub wciskanie elementów, aby je dopasować, co może uszkodzić powłokę i osłabić konstrukcję nośną.

Q 3: Jakie szczegóły są najważniejsze w przypadku powłoki ZAM?
A: Zawartość magnezu (Mg) (około 3%). To właśnie ona nadaje powłoce zdolność samoregeneracji, chroniąc ją przed zarysowaniami i krawędziami przez 25 lat.

P4: Skąd wiemy, że wspornik jest tak wytrzymały, jak opisano w projekcie?
A: Zatwierdzony raport projektowy to Twój plan. Podczas inspekcji należy sprawdzić, czy rzeczywista grubość stalowego wspornika montażowego odpowiada wymiarom określonym w tym raporcie.

P5: Czy możemy dokonać inspekcji wsporników w Państwa fabryce?
O: Tak, zalecamy. Umożliwiamy inspekcje przez osoby trzecie i zapewniamy pełny dostęp do naszej linii produkcyjnej oraz kontroli jakości przed wysyłką.

Skontaktuj się z nami pod adresem info@hqmount.com aby uzyskać cenę wspornik elektrowni słonecznej Pozwól nam zostać Twoim niezawodnym partnerem w zakresie montażu paneli słonecznych.
